I flere ældre huse - specielt fra 1970´erne - kan der være installeret et ét-strengs anlæg. Det vil sige at fremløb og returløb er i samme rørsystem, og samme rør derved løber ud til alle radiatorer. Røret vender ved den sidste eller bagerste radiator og løber så retur til varmepumpen. I praksis betyder det, at vandet løber igennem den første radiator, afgiver varme og løber videre til næste radiator, hvor der afgives varme osv.
For hver radiator vandet skal igennem er fremløbstemperaturen derfor blevet en smule lavere. Under alle radiatorne kan der løbe et rør i en mindre rørdimension end dem der går til radiatoren. Det mindre rør kaldes for ringledningen og sikre, at der fortsat kan løbe vand frem til de andre radiatorer, når radiatorventilen til en af de første radiatorer er lukket. Helt basalt betyder det, at de bagerste radiatorers ydeevne afhænger af, om de øvrige radiatorers radiatorventiler er åbne eller lukkede.
Har jeg et ét-strengs anlæg?
Kig på radiatorens rør. Går frem og returløb fra radiatoren i det samme rør, har du et ét-strengs anlæg. Alternativt kan du lukke for alle radiatorer i boligen. Vent et par timer og mærk derefter på frem- og returløbet ved varmeanlægget. Hvis returløbet er varmt, er der højest sandsynligt tale om et ét-strengs system. I det du lukker for varmen i alle radiatorer, vil vandet stadig løbet i ringledningen under radiatorerne og returnere til varmeanlægget uden at være blevet afkølet og derfor vil røret nu føles varmt.
Stelrad radiator til ét-strengs anlæg

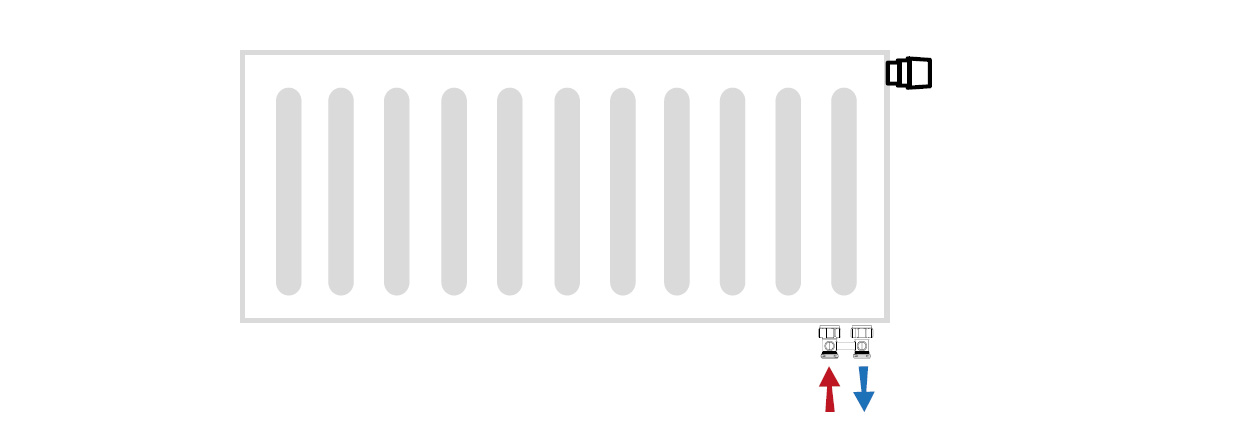

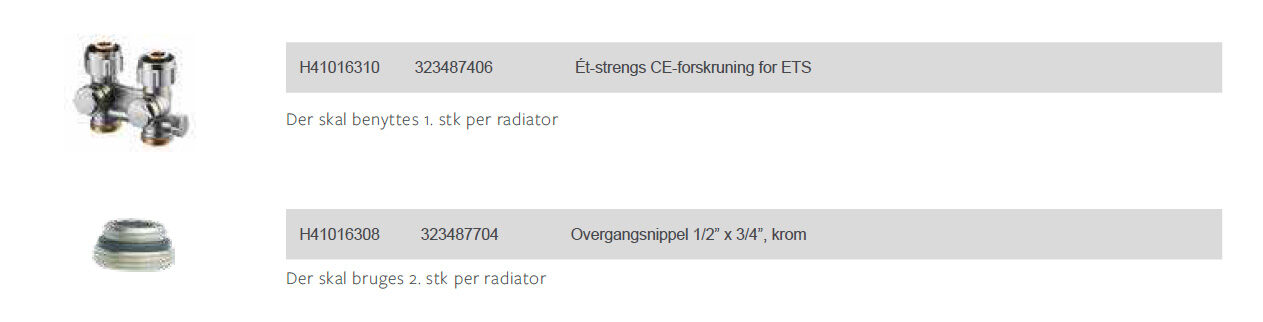

Du kan godt bruge en Stelrad radiator til et ét-strengs anlæg. Vi anbefaler du bruger en af vores modeller Novello 6 eller Planar 6 og til installationen skal du desuden bruge følgende tilbehør:
CE-Forskruning kan justere hvor hurtigt vandet løber igennem radiatorerne. De bagerste radiatorer, som får det mest afkølede vand, har behov for en større vandgennemstrømning end de forreste på strengen, for at yde/afgive den samme mængde varme som de forreste radiatorer. Monteringen af CE-forskruningen vil se således ud. Fremløb vil være til venstre.
BEMÆRK:
Når man monterer en radiator med indbygget ventil på et ét-strengsanlæg skal ventilindsats være helt åben. Det vil sige pos. 8 på Stelrad/Heimeier ventiler og pos. N på Danfoss ventiler.

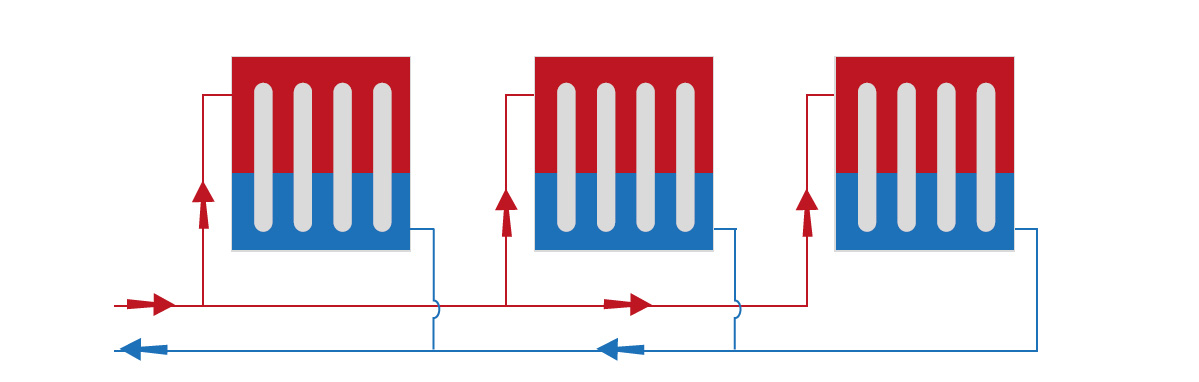

De fleste radiatoranlæg i dag er et to-strenget anlæg og er også det mest fortrukne, da det er den mest fordelagtige måde at fordele varmen på og er let at regulere. På et to-strengs anlæg løber det varme fremløbsvand og det køligere returvand i hvert sit rør. Det betyder i praksis, at fremløbets temperatur vil være den samme til alle radiatorer i anlægget, da fremløb- og returvand ikke blandes, som på et ét-strengs anlæg. Vandet løber altså kun igennem én radiator, før det returneres til varmesystemet. Lukkes der for en enkelt radiator i et to-strengs anlæg, har det ingen betydning for ydeevnen på de radiatorer der er monteret efter den. Ydermere giver et to-strengs anlæg mulighed for at installere forudindstillet
radiatorventiler, hvilket betyder at flowet igennem de enkelte radiatorer kan kontrolleres, så den mest optimale afkøling - og den mest økonomiske - sikres for hver enkelt radiator.
Har jeg et to-strengs anlæg ?
Kig på radiatorens rør. Går frem og returløb fra radiatoren på hvert sit rør, har du et to-strengs anlæg. Alternativt kan du lukke for alle radiatorer i boligen. Vent et par timer og mærk derefter på frem- og returløbet ved varmeanlægget. Hvis returløbet er køligt, er der højest sandsynligt tale om et to-strengs system. I det du lukker for varmen i alle radiatorer, vil fremløbet i hele radiatoranlægget stoppe totalt. Det betyder, at det returvand der nu står stille i systemet, langsomt vil afkøle. Derfor føles røret nu køligt.
Stelrad radiatorer til et to-strengs anlæg
Du kan installere samtlige af Stelrads radiatorer i et to-strengs anlæg. Ønsker du radiatorer med forudindstillet ventil, skal du bruge modellerne Novello 6, Novello 7, Novello 8, Planar 6, Planar 7, Planar 8, Novello 6 Plinth eller Planar 6 Plinth eller Planar Plinth 6D. Alle disse radiatorer er installeret med en forudindstillet Heimeier ventil fra fabrikken (M30 gevind). Hertil kan tilkøbes (M30) termostater. M30 termostater skrues på ventilen. Ønsker du at benytte en Danfoss ventilindsats for at kunne installere en anden type termostat med umbrakoskrue eller snapkobling, kan vi også levere Danfoss ½” RA-N eller RA-U ventiler.
Stelrad kan leverer ventiler og termostathoveder fra både Danfoss og Heimeier. Du kan altid kontakte os, hvis du har yderligere spørgsmål til dit varmesystem eller tilbehør til radiatorer.

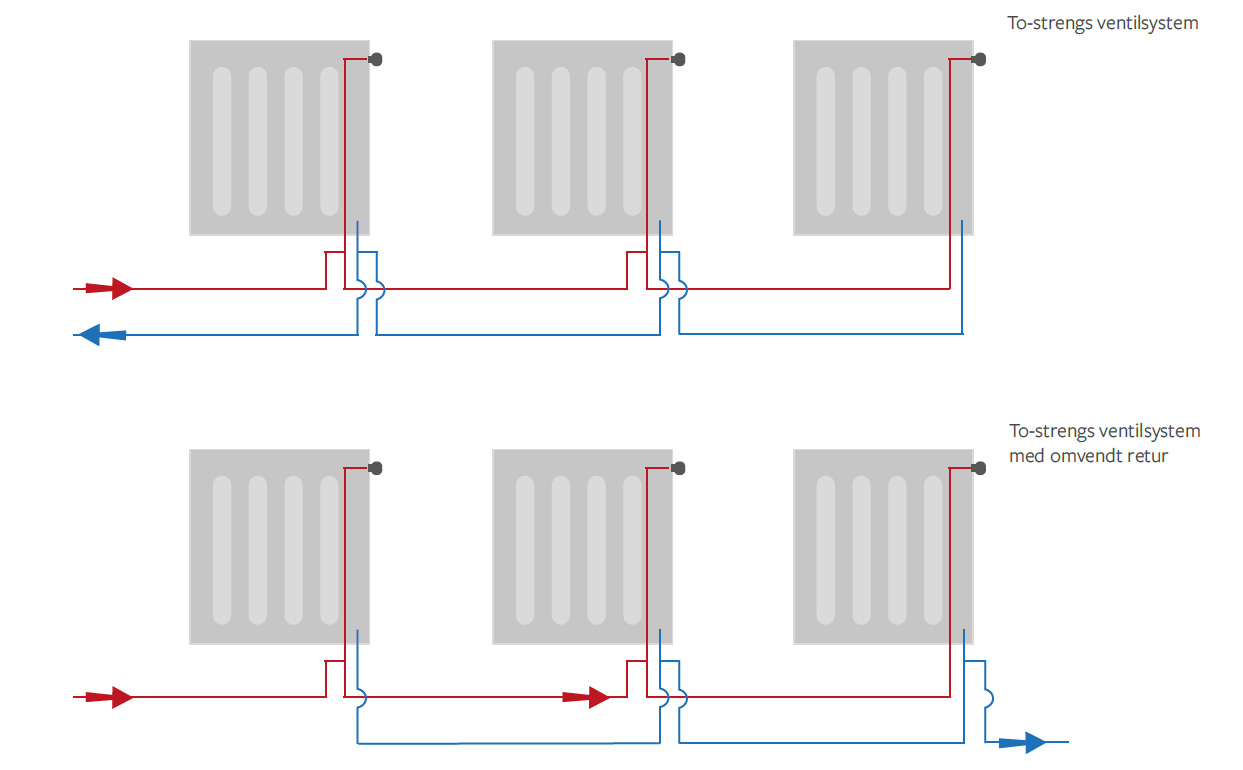

Flere ønsker at installere et varmesystem uden manifold til slut på strengen. Dette kan gøres ved at lave et DS system, eller en sløjfe på et to-strengs anlæg. Illustrationen herunder viser rørføringen, hvor der på hver bundanboring er monteret et H-stykke. På den måde kan der laves 2x frem i den ene side og 2x retur i den anden. Selve ventilsystemet er uden synlige rør for slutbrugeren og systemet er let at installere og regulere uden samlinger under gulv eller andre ufremkommelige steder.
Stelrad radiator til to-strengs ventilsystem

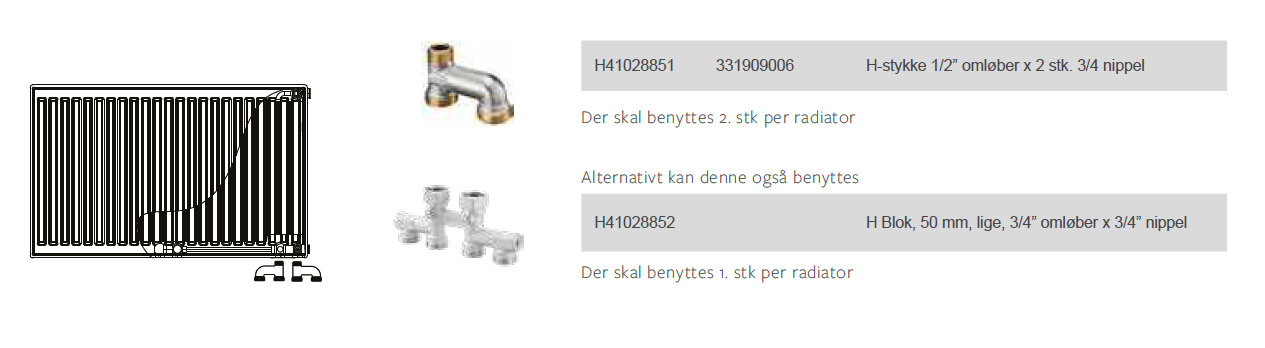

Du kan godt bruge en Stelrad radiator til et to-strengs ventilsystem. Vi anbefaler du bruger en af vores modeller Novello 6 eller Planar 6 og til installationen skal du desuden bruge følgende tilbehør:
Varm i toppen og kold i bunden
Mange tror fejlagtigt at en effektiv radiator er en varm radiator - og det er ikke helt rigtig. En radiator der yder og fungerer optimalt, skal være varm i toppen (hvor vandet løber ind i radiatoren) og kold i bunden (hvor vandet forlader radiatoren) Når din radiator føles sådan, er du sikker på den yder optimalt og har afgivet så meget varme til rummet, som der var i det vand der kom ind i radiatoren. Jo koldere eller køligere returvandet er, desto bedre har du udnyttet energien og fået optimal varme for dine penge.
Radiatorens størrelse kan have en stor betydning for hvordan afkølingen sker hen over radiatoren. Er den installerede radiator for lille, yder den slet ikke nok i forhold til rummets varmebehov og vil derfor køre uafbrudt. Radiatorventilen vil stå helt åben fordi radiatoren forsøger at opvarme rummet til den ønskede rumtemperatur. Har man i sådan et tilfælde ikke en forudindstillet ventil installeret, vil vandet stort set løbe lige direkte igennem radiatoren uden at afgive væsentlig varme. Dette giver både en utrolig dårlig afkøling og vil koste på varmeregningen.
Forudindstilling er en af de vigtigste metoder til at opnå den rigtige afkøling på radiatoren i de fleste danske hjem. Ved en forudindstillet ventil reduceres den mængde af vand der løber igennem radiatoren. Jo langsommere vandet løber, desto længere tid har vandet til at afgive varme til rummet inden det sendes retur til varmesystemet for at blive genopvarmet. Løber vandet for langsomt kan det resultere i alt for utilstrækkelig varme. Derfor skal forudindstillingen altid foretages ud fra det varmesystem man bruger, (fjernvarme, varmepumpe, gaskedel osv. ) radiatorens ydelse og radiatoren skal være den rette størrelse til at dække rummets varmebehov.
Hvis radiatoren er for stor i forhold til rummets varmebehov, vil vandet have bedre tid til at afgive så meget varme det kan til rummet og vil dermed give en bedre afkøling. Ulempen ved den unødigt store radiator er, at der opstår et cirkulationstab i varmeanlægget, hvilket kan resultere i utilstrækkelig varme. En radiator bør derfor maksimalt være 150-300W større end rummets varmebehov.
For mange føles opgaven med at finde den rette radiatorstørrelse til rummets varmebehov som en uoverskuelig stor opgave, og for at beregne det helt nøjagtige varmetab/varmebehov kan det også være en langhåret og teknisk udregning, som vi anbefaler man overlader til en professionel og uddannet VVS-installatør. Der findes dog et par guidelines som du selv kan bruge for at finde den rette radiatorstørrelse:
Hvilket varmesystem har du?
Radiatorer dimensioneres til at kunne opvarme et rum ved en udetemperatur på -12º C. Har du et to-strengs anlæg benytter man i Danmark typisk et temperatursæt der hedder:
Fjernvarme 70/40/20
Olie- og gaskedler 55/35/20
Varmepumper 55/35/20
Tallene skal forstås som: Fremløbstemperatur / Returløbstemperatur / Rummets temperatur
Har du et ét-strengs anlæg benytter du returløbstemperaturen fra ovenstående og din fremløbstemperatur
skal være 10º C højere end returløbet.
Hvilken type hus har du?
Der findes udførlige tekniske varmetabsberegninger for forskellige hustyper og hvor mange Watt man derfor skal bruge per rum - og det overlader vi til de professionelle, men en nem tommelfingerregel siger at:
Ældre huse med ingen ekstra isolering skal bruge: m2 x 65-75 W
Istandsatte huse skal bruge: m2 x 50-55W
Nybyggede, velisolerede huse / lavenergi skal bruge: m2 x 40-45 W
Hvor stort er det rum radiatoren skal placeres i?
Uanset om du skal bruge radiatorer til et enkelt rum eller til et helt hus, skal du lave denne beregning for hvert enkelt rum i huset. Du skal bruge det antal m2 rummet måler og det finder du ved at gange længden og bredden af rummet. Når du har antallet af m2 skal du blot bruge ovennævnte tommelfingerregel for det antal W hvert rum skal bruge for at dække varmebehovet. I ovennævnte tommelfingerregel er der taget højde for varmetab fra vinduer, ydervægge, isolering osv.
Eksempel:
Du har en stue på 36 m2 og bor i en istandsat 70´er villa. 36 m2 x 50 W = 1.800 W
Det vil sige den radiator du skal bruge for at dække stuens varmebehov skal have en effekt eller ydelse på 1.800 W. Om du vil have én stor radiator, 2 mindre eller 3 små er helt op til dig. Du skal blot ramme en samlet ydelse på ca. 1.800 Watt.
Hvilken model radiator skal du så vælge?
Det er her det bliver lidt mere spændende, for nu skal du vælge den radiatormodel eller type du godt kunne tænke dig. Hvis du allerede har en radiator, du gerne vil skifte ud, er det ret simpelt. Du skal bare kigge efter en radiator i samme størrelse som den du har eller som i det mindste passer til rørene og tjekke at radiatorens ydelse passer til rummets varmebehov.
Hvis du ikke allerede har en radiator, har du lidt mere frihed. Hvilken stil er du ude efter? Vil du have en stor radiator som et statement piece på væggen? Eller en smal vertikal radiator for at spare vægplads? Eller har du store vinduespartier, hvor du helst ikke vil blokere udsigten og derfor skal bruge lave Plinth radiatorer?
Hvor finder jeg ydelsen på radiatoren?
Her på hjemmesiden, stelrad.dk, finder du under Downloads, det der på fagsprog hedder en ydelsestabel.
Når du har fundet den radiatormodel du godt kunne tænke dig, finder du ydelsestabellen for den givne model.
Det er her du skal bruge temperatursættet som dit varmesystem tager afsæt i. Det indtaster du i toppen af skemaet og du kan nu se ydelsen på samtlige størrelser af den radiator du har valgt. Du skal så blot finde ydelsen der kommer tættest på din udregning/dit varmebehov.
Du kan findes vores ydelsestabeller her
Støj, skvulp og bankelyde
Lyde fra radiatorer og rørsystemer er virkelig irriterende - specielt når resten af huset er stille og man rigtig kan høre de forskellige lyde fra rør og radiatorer. Lyde fra radiatorsystemet forplanter og spreder sig igennem hele systemet. Derfor kan du høre hvis nogen banker på rørene på 3. sal mens du selv befinder dig i stueetagen. Bor du i etagebyggeri, betyder det derfor også, at det ikke nødvendigvis er hos dig problemet opstår. Det kan derfor være nødvendigt at tale med naboer i opgangen for at finde ud af hvor lydende stammer fra og problemet er opstået.
Skvulp og blop lyde
En af de mest almindeligt lyde fra og i radiatorer og varmerør er “skvulp og blop” lyde. De forekommer, når luftbobler stiger til vejrs inde i rør og radiatorer. Luften vil altid stige opad og fanges derfor i de højeste punkter i radiatorsystemet.
Ophobninger af luft i radiatoren, er showstopper, når varmen skal transporteres rundt. Luft i radiatoren kan typisk identificeres, hvis den ene del af radiatoren er varm, mens den anden ende er kold. Den kolde ende har sandsynligvis en luftlomme et sted. En andet tegn på luft i radiatoren kan være, at radiatoren siger skvulp og blop lyde.
Luftlommer kan du komme til livs ved at udlufte radiatoren. Du skal starte med at slukke cirkulationspumpen. Når cirkulationspumpen er i brug, transporteres luften konstant gennem systemet, hvilket kan besværliggøre udluftningen.
Når radiatoren skal udluftes, drejer du udluftningsventilen mod uret. Husk at have en klud eller et viskestykke parat. Hvis der først kommer luft ud, skal du vente et øjeblik og lade ventilen være åben, indtil der kommer vand ud. Når der begynder at komme vand ud, er radiatoren udluftet, og ventilen kan lukkes igen ved at dreje med uret. Hvis der ikke kommer vand ud, skal der fyldes vand på varmesystemet. Husk at genstarte cirkulationspumpen efter udluftningen.
Det suser i rørene
Susen i rørene er meget almindeligt og opstår når vandet suser gennem rør og radiatorer og opstår, når cirkulationspumpen presser vandet igennem rørene for fuld kraft. Problemet kan afhjælpes ved at skrue ned for cirkulationspumpens hastighed. Det gør du på selve pumpen. Ældre modeller kører med alt for stor hastighed, hvilket slet ikke er nødvendigt i mindre boliger. Nye cirkulationspumper kører med mindre hastighed og mange kan selv regulere hastigheden alt efter behovet i systemet.
Det banker
Der kan være flere forskellige bankelyde og årsagerne kan være flere.
Det banker hurtigt og kan lyde som et maskingevær!
Ofte opstår den form for bankelyde, hvis frem- og returløbet er vendt forkert eller hvis radiatorventilen er vendt forkert. Vandet løber derfor den forkerte vej igennem radiatorventilen og den kan ikke lukke ordentligt. Vandgennemstrømningen får den til at åbne og lukke meget hurtigt, hvilket lyder som skud fra et maskingevær.
Det banker og klikker langsomt.
Når jern og stål bliver varmt, udvider det sig. Det kan også være fordi radiatoren udvider sig i de beslag den sidder på.

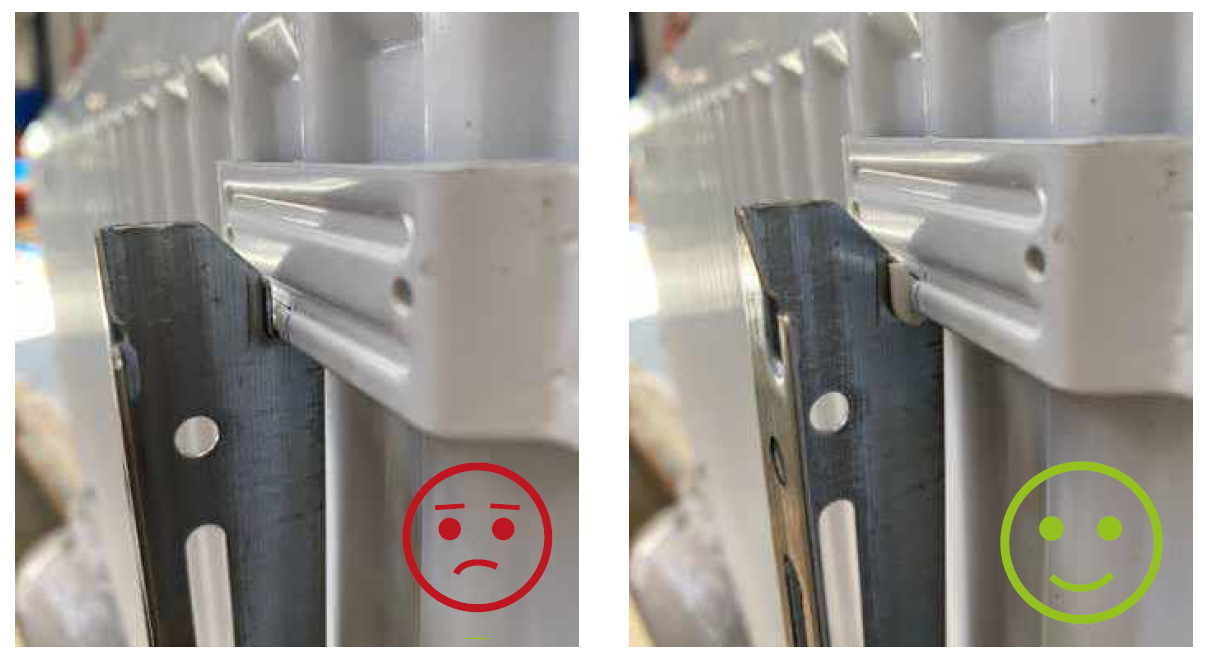

Hvis lyden stammer fra de beslag radiatoren sidder på, er vores erfaring, at banke og klikke lydene opstår fordi de små plastbeslag der skal sidde på bæringerne til radiatoren, ikke er monteret.
Så snart de små plastbeskyttere bliver monteret holder banke og klikke lydende op.
Bankelyde kan også opstå hvis varmerørene sidder i spænd eller gnider op ad noget - f.eks. i en etageadskillelse. Som forsøg kan man afhjælpe det ved at give rørene lidt mere plads. Hvis de er u-isolerede, kan man med fordel prøve at isolere dem for at dæmpe lyden og gnidningsmodstanden. Fortsætter problemet, skal der tilkaldes professionel hjælp.
Der kan være luftbobler inde i radiatoren og i radiatorsystemet. Luft vil altid stige opad, så start altid med at udlufte de radiatorer der sidder øverste - hvis du for eksempel har en 1. sal er det et godt sted at starte. Du skal bruge en tang eller en radiatornøgle samt en klud eller et viskestykke.
Hvis der ikke kommer vand ud, skal der fyldes vand på varmesystemet og husk at genstarte cirkulationspumpen efter udluftningen.
Vi tilbyder en bred, varm og indbydende farvepalette, der sikrer at der er farver til ethvert rum og ethvert interiør.
Uanset hvilket farvetema du har i dit hjem eller hvilken atmosfære der ønskes til et byggeri, er vi sikre på, at vi kan levere de farvede radiatorer du måtte ønske.
Vores Stelrad radiatorer leveres som standard altid i hvid, RAL 9016, men derud over arbejder vi med hele RAL standardfarvepaletten. Har du ønsker til en farve, du ikke finder i RAL standardfarverne, er du naturligvis velkommen til at kontakte os. Ofte kan vi imødekomme dit ønske om en farve uden for vores normale standard farver i samarbejde med vores farveafdeling.
Leveringstiden på en farvet radiator er op til 12 uger. Når den/de farvede radiatorer er bestilt og ordrebekræftelsen er afsendt, kan ordren ikke længere ændres eller annulleres. Farvede radiatorer tages IKKE retur.
Bemærk at der vil påregnes et farvetillæg for alle farvede radiatorer.
Du kan finde mere om vores farver lige her
Nej - vi sælger kun vores radiatorer til grossister.
Du kan finde en grossist i nærheden af dig lige her
